Rola diod w alternatorze i znaczenie mostka prostowniczego
Alternator wytwarza prąd przemienny w uzwojeniach stojana, a instalacja auta potrzebuje prądu stałego. Za to przejście odpowiada mostek prostowniczy, który „prostuje” trzyfazowe napięcie z alternatora na zasilanie 12 V lub 24 V, zależnie od pojazdu.
Mostek to zestaw diod połączonych w dwie gałęzie: dodatnią i ujemną. Każda dioda ma przewodzić tylko w jednym kierunku, dzięki czemu prąd trafia do instalacji, a nie wraca do uzwojeń. W praktyce uszkodzenie jednej diody potrafi rozjechać pracę całego układu, bo znika jedna część prostowania fazy, a napięcie na wyjściu zaczyna mieć wyraźne tętnienia.
Tętnienia napięcia i spadek wydajności ładowania to najczęstsze skutki problemów z diodami. Do tego dochodzą zakłócenia elektroniki: radio potrafi złapać przydźwięk, a niektóre sterowniki źle znoszą niestabilne zasilanie. Takie objawy bywają mylone z regulatorem napięcia, ale mostek prostowniczy jest równie częstym podejrzanym.
W wielu alternatorach oprócz diod głównych spotyka się diody pomocnicze związane z obwodem wzbudzenia. Ich rola zależy od konstrukcji, ale schemat jest podobny: stabilizują zasilanie regulatora i wirnika. Gdy padają, ładowanie potrafi znikać losowo albo pojawiać się dopiero po „przegazowaniu”. To się zdarza.
Symptomy wskazujące na uszkodzenie diod w alternatorze
Kontrolka ładowania nie zawsze świeci na czerwono w sposób oczywisty. Częściej delikatnie żarzy się na biegu jałowym, miga przy włączaniu odbiorników albo wraca po rozgrzaniu silnika. W autach z rozbudowaną elektroniką potrafi w ogóle nie zapalić się mimo realnych problemów z ładowaniem.
Powtarzające się rozładowania akumulatora mimo regularnej jazdy też pasują do uszkodzonych diod, szczególnie gdy pasek osprzętu i napinacz są sprawne. Zwarcie diody może powodować dodatkowo zwiększony pobór prądu po zgaszeniu silnika, bo prąd „cofa się” przez alternator. Auto stoi noc i rano jest cisza. Tak to wygląda w warsztatowej codzienności.
Przygasające światła, nierówna praca dmuchawy, zakłócenia audio i losowe komunikaty błędów to efekt tętnień lub chwilowych spadków napięcia. Nie musi to być dramatyczne falowanie widoczne gołym okiem. Czasem jest tylko wrażenie, że elektryka działa nerwowo.
Jeśli mierzone napięcie ładowania jest zbyt niskie albo zmienia się nietypowo wraz z obrotami, diody są na liście podejrzanych. Przy przerwie w diodzie alternator może ładować, ale słabiej i z większymi tętnieniami. Przy zwarciu bywa odwrotnie: ładowanie spada, a alternator szybciej się grzeje, czasem pojawia się metaliczny zapach i nagrzane przewody w okolicy wyjścia B+.
Upływność diody to osobny temat. Na zimno wszystko potrafi wyjść poprawnie, a po kilkunastu minutach pracy zaczynają się skoki napięcia i błędy. Tego nie widać w prostym pomiarze „na stole” bez obciążenia.
Warunki diagnostyki: bezpieczeństwo, narzędzia i przygotowanie układu
Praca przy alternatorze zaczyna się od odłączenia akumulatora. Najpierw masa. Chodzi o banalną rzecz: na zacisku B+ jest stałe zasilanie i zwarcie kluczem do obudowy kończy się natychmiastowym łukiem, spalonym bezpiecznikiem, a czasem uszkodzonym przewodem.
Do sprawdzenia diod wystarcza multimetr z trybem testu diody. Przydaje się też pomiar rezystancji oraz woltomierz do oceny ładowania w aucie. Jeśli podejrzenie dotyczy upływności i rozładowywania akumulatora na postoju, wchodzi jeszcze pomiar prądu spoczynkowego, najlepiej miernikiem cęgowym DC lub miernikiem wpiętym szeregowo, już po ustabilizowaniu się instalacji.
Wiarygodność testu zależy od dostępu do mostka prostowniczego i sposobu podłączenia przewodów. W alternatorze pełnym połączeń równoległych łatwo dostać wynik „dobry”, bo prąd pomiarowy pójdzie inną ścieżką niż przez badaną diodę. Z tego powodu najczystszy pomiar robi się po odpięciu wyprowadzeń stojana od mostka albo po wyjęciu mostka z alternatora.
Trzeba też spojrzeć na mechanikę połączeń: przegrzane konektory, śniedź, pęknięte luty na płytce prostownika. Widziałem mostki, które na mierniku wyglądały sensownie, a problemem był pęknięty lut na wyjściu B+. Raz działa, raz nie.
Sam multimetr musi być ustawiony właściwie. W trybie testu diody miernik podaje niewielki prąd i pokazuje spadek napięcia w kierunku przewodzenia. Po zamianie przewodów wynik powinien przejść w brak przewodzenia. Polaryzacja ma znaczenie i tu nie ma miejsca na zgadywanie.
Metody weryfikacji diod przy użyciu multimetru
Najprostszy test to sprawdzenie przewodzenia w jedną stronę i blokowania w drugą. Dla sprawnej diody w kierunku przewodzenia miernik pokaże spadek napięcia, a po odwróceniu przewodów pojawi się brak przewodzenia. Jeśli jest przewodzenie w obie strony, dioda ma zwarcie. Jeśli w żadną, jest przerwa.
Pomiar rezystancji bywa użyteczny jako kontrola, ale łatwiej go źle odczytać. Rezystancja zależy od napięcia testowego miernika i od tego, co jest jeszcze wpięte równolegle. Brzęczyk ciągłości też potrafi wprowadzić w błąd, bo część mierników „piszczy” już przy kilkuset omach, a dioda w układzie może dać taką ścieżkę przez uzwojenia.
W moście prostowniczym weryfikacja idzie gałęziami. Dioda dodatnia łączy fazę stojana z wyjściem plus, a ujemna łączy fazę z masą. Logika pomiarów jest prosta: dla każdej fazy sprawdza się przejście do B+ i do masy, w obu kierunkach. Nie trzeba dublować odczytów w nieskończoność; kluczowe jest porównanie trzech faz między sobą. Gdy jedna faza „zachowuje się inaczej”, to już sygnał.
Przy sprawnym zestawie diod trzy gałęzie wypadają podobnie. Kiedy jedna dioda ma przerwę, różnica jest wyraźna: brak przewodzenia w kierunku, w którym dwie pozostałe fazy przewodzą. Przy zwarciu jest jeszcze prościej, bo przewodzenie pojawia się tam, gdzie nie powinno go być.
Interpretacja wartości i typowe rozbieżności
Spadek napięcia w trybie testu diody zależy od typu diody i miernika. W alternatorach spotyka się diody krzemowe o spadku rzędu 0,4–0,8 V w kierunku przewodzenia, a w niektórych konstrukcjach mogą pojawić się inne wartości wynikające z zastosowanych elementów. Ważniejsza od „idealnej liczby” jest równość odczytów między fazami i stabilność wskazania.
Pomiary w układzie potrafią dać „fałszywie dobre” wyniki. Prąd z miernika przechodzi wtedy przez uzwojenia stojana, elementy regulatora albo diody pomocnicze i na wyświetlaczu pojawia się coś, co przypomina sprawną diodę. Jeśli wynik wygląda podejrzanie podobnie niezależnie od przyłożenia sond, to nie jest przypadek, tylko ścieżki równoległe.
Powtarzalność ma znaczenie. Jeżeli odczyt skacze przy poruszeniu przewodem albo zmienia się po lekkim dociśnięciu sondy, problemem bywa nie dioda, tylko połączenie. Przegrzane miejsca na mostku potrafią pękać i łapać kontakt dopiero po dociśnięciu. To frustrujące, ale częste.
Alternatywne testy praktyczne: obciążenie i proste układy kontrolne

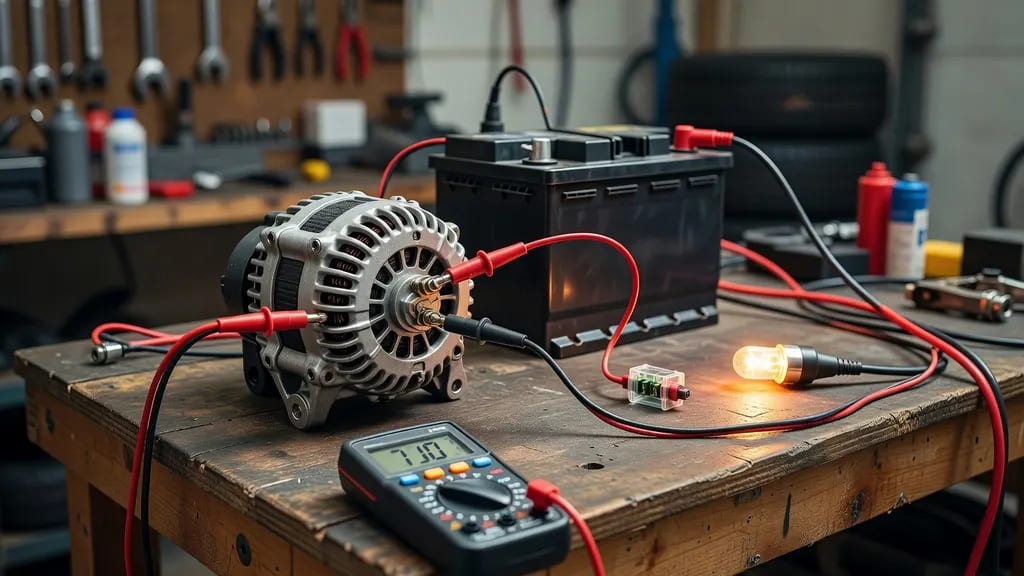

Gdy multimetr nie pokazuje nic jednoznacznego, w ruch idzie test pod obciążeniem. Najprostszy wariant to żarówka 12 V jako ogranicznik prądu w szeregu z akumulatorem. Taki układ pozwala sprawdzić, czy dioda przewodzi tylko w jedną stronę, a przy zwarciu żarówka zapali się wyraźnie niezależnie od polaryzacji. To stary patent i nadal działa.
Żarówka pomaga też wychwycić upływność, której nie widać na mierniku. Jeśli przy kierunku zaporowym żarówka żarzy się choćby delikatnie, dioda nie domyka i w aucie może to oznaczać rozładowanie akumulatora na postoju. W praktyce takie „półusterki” wychodzą częściej po rozgrzaniu alternatora, gdy elementy mają wyższą temperaturę i rośnie prąd upływu.
Trzeba jednak trzymać się kontroli prądu. Podłączanie akumulatora „na krótko” do elementów alternatora bez ograniczenia kończy się szybkim przegrzaniem przewodów albo uszkodzeniem ścieżek. Bezpieczniej jest mieć w torze żarówkę albo zasilacz z ograniczeniem prądowym. Inaczej łatwo pomylić objaw zwarcia z efektem własnego błędu pomiarowego.
Najczęstsze błędy pomiarowe i źródła mylnych wniosków
Najwięcej szkód robi pomiar przy podłączonym akumulatorze albo przy nierozpiętych przewodach alternatora. Wtedy wyniki zależą od tego, co w danej chwili „podaje” instalacja, a ryzyko zwarcia rośnie. Druga sprawa to testowanie diod bez odpięcia stojana od mostka, bo uzwojenia potrafią zamknąć obwód i udawać sprawną diodę.
Wielu kierowców opiera się na brzęczyku ciągłości i tu zaczynają się schody. Brzęczyk nie jest testem diody. Do tego dochodzą pomyłki w identyfikacji wyprowadzeń: B+, masa, wyjścia faz stojana, zacisk wzbudzenia. W alternatorach różnych producentów układ pinów i mocowań wygląda podobnie, ale szczegóły się nie zgadzają.
Problemem bywa też ocena pojedynczej diody w oderwaniu od reszty mostka. Mostek pracuje jako całość, więc porównanie trzech faz jest ważniejsze niż jeden „ładny” odczyt. Jeśli dwie fazy mają powtarzalne wskazania, a trzecia odbiega, to jest trop.
Na koniec proza: połączenia. Śniedź na konektorze, luźna nakrętka na wyjściu B+, przegrzany przewód masowy między silnikiem a karoserią. Takie rzeczy potrafią udawać uszkodzoną diodę, bo dają spadki napięcia pod obciążeniem i dziwne zachowanie kontrolki
Decyzje po diagnozie: naprawa, wymiana i dalsza diagnostyka układu ładowania
Za uszkodzony mostek uznaje się sytuację, gdy dioda przewodzi w obu kierunkach, nie przewodzi w żadnym albo wykazuje wyraźną upływność w teście zaporowym. Jeśli problem dotyczy jednej gałęzi i alternator ma swoje lata, częściej sens ma wymiana całego prostownika niż dłubanie w pojedynczych diodach.
Wymiana pojedynczych diod jest możliwa, ale wymaga rozprasowania i ponownego osadzenia elementów, a w wielu mostkach dochodzi lutowanie masywnych złączy. Czas i ryzyko nawrotu są realne, zwłaszcza gdy mostek pracował w wysokiej temperaturze i reszta diod jest już osłabiona. Szybko wychodzi, że to oszczędność pozorna.
Po drodze i tak wypada sprawdzić elementy współzależne: regulator napięcia, szczotki, pierścienie ślizgowe, uzwojenia stojana i wirnika. Uszkodzona dioda potrafi być skutkiem przegrzania alternatora, a przegrzanie bierze się z przeciążenia, słabej masy albo problemów z łożyskami. Łańcuch przyczyn bywa długi.
Po naprawie liczy się zachowanie w aucie: stabilne napięcie ładowania na biegu jałowym i po włączeniu dużych odbiorników, brak przygasania świateł, brak zakłóceń w elektronice. Jeśli pojawiają się wahania pod obciążeniem, temat nie kończy się na samym alternatorze.
Gdy objawy wracają, diagnostyka przesuwa się na instalację. Przewody plusowe i masowe, punkty masy silnika, stan akumulatora i pobór prądu spoczynkowego potrafią zrujnować nawet sprawny alternator. I to jest ten moment, kiedy „niby ładuje”, a auto dalej żyje własnym życiem.
