McPherson — co to jest i jaką pełni funkcję w samochodzie?

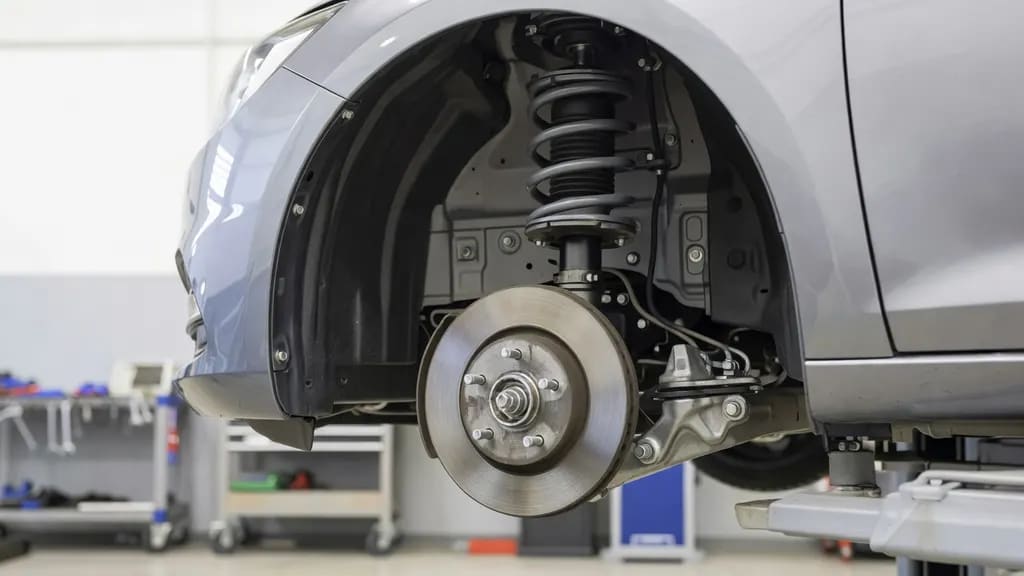

McPherson to typ przedniego zawieszenia, w którym kolumna przy kole łączy amortyzator i element prowadzący. W praktyce amortyzator nie tylko tłumi ruchy, ale też współtworzy prowadzenie koła względem nadwozia. Dzięki temu układ ma mniej części niż konstrukcje wielowahaczowe, a przestrzeń w komorze silnika łatwiej zaplanować.
Kolumna realizuje dwie kluczowe funkcje: utrzymuje koło w zadanej geometrii podczas pracy zawieszenia oraz tłumi drgania wywołane nierównościami. Prowadzenie koła wpływa na stabilność, a tłumienie na komfort i stały kontakt opony z nawierzchnią. Sprawność tych zadań zależy nie tylko od amortyzatora, ale też od sprężyny, mocowań, wahacza i stabilizatora.
W języku technicznym warto rozróżniać pojęcia. „Kolumna McPhersona” oznacza zespół przy kole, obejmujący amortyzator ze sprężyną i górnym mocowaniem. „Zawieszenie typu McPherson” odnosi się do całego układu na osi, w tym do dolnego wahacza, zwrotnicy oraz stabilizatora.
McPherson jest najczęściej spotykany z przodu, ponieważ stanowi kompromis między kosztem, masą, liczbą elementów i wymaganiami przestrzennymi. Przednia oś musi jednocześnie skręcać, przenosić hamowanie i często napęd, a to zwiększa złożoność. Konstrukcja kolumnowa pozwala zbudować układ sprawny i powtarzalny produkcyjnie bez rozbudowanego zestawu wahaczy.
Zarys historyczny i dlaczego konstrukcja się przyjęła
Geneza rozwiązania wiąże się z ideą uproszczenia przedniego zawieszenia poprzez redukcję liczby wahaczy i punktów przegubowych. Taki kierunek ułatwiał projektowanie aut masowych, gdzie liczyły się powtarzalność montażu i łatwiejsza kontrola jakości. McPherson dobrze wpisywał się w potrzeby producentów rozwijających platformy dla wielu modeli.
O popularności zadecydowały kompaktowe gabaryty i niższy koszt wytworzenia w porównaniu z układami wielowahaczowymi. Prostsza struktura ułatwiała integrację z nadwoziem samonośnym, gdzie kielich amortyzatora staje się ważnym elementem przenoszenia obciążeń. W efekcie łatwiej osiągnąć akceptowalną sztywność przodu nadwozia bez rozbudowanej ramy pomocniczej.
Wraz ze wzrostem wymagań dotyczących bezpieczeństwa, masy i „pakowania” pod maską znaczenie zyskała możliwość precyzyjnego ułożenia podzespołów. McPherson pozostawia relatywnie dużo miejsca na silnik, skrzynię biegów, osprzęt oraz układ kierowniczy. Jednocześnie pozwala utrzymać prostą ścieżkę przenoszenia sił z koła do struktury nadwozia.
Mimo rozwoju zawieszeń wielowahaczowych McPherson nadal jest powszechny, bo jego ograniczenia da się ograniczać dopracowaną geometrią i sztywnością elementów. W wielu autach drogowych priorytetem jest przewidywalność zachowania oraz koszty produkcji i serwisu. Wielowahacz częściej trafia do modeli, w których ważniejsza jest możliwość precyzyjniejszego kształtowania kątów pracy koła.

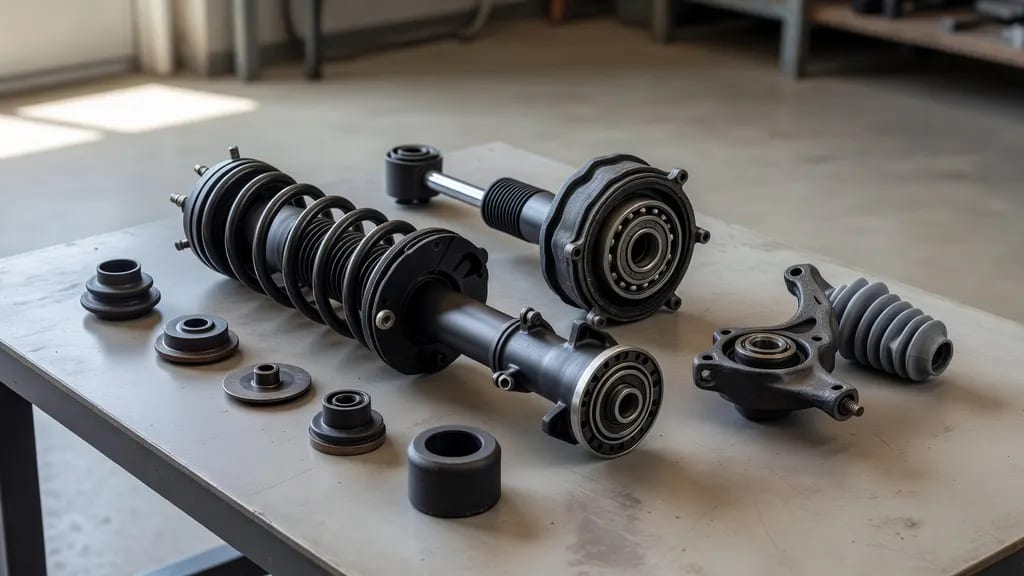

Budowa kolumny McPhersona — elementy składowe i ich rola
Rdzeniem układu jest amortyzator w formie kolumny lub wkładu pracującego w obudowie. Odpowiada za tłumienie ruchów zawieszenia w kompresji i odbiciu, ograniczając kołysanie nadwozia oraz utratę przyczepności na nierównościach. Jego stan bezpośrednio wpływa na stabilność podczas hamowania i w zakrętach.
Sprężyna śrubowa realizuje resorowanie, czyli przyjmuje obciążenia od masy pojazdu i utrzymuje wysokość nadwozia. Pracuje razem z amortyzatorem, a jej pęknięcie lub osiadanie zmienia prześwit i geometrię. W wielu konstrukcjach sprężyna jest osadzona na talerzach kolumny, co upraszcza montaż, ale przenosi znaczne siły na górne mocowanie.
Górne mocowanie z łożyskiem oporowym łączy kolumnę z nadwoziem i umożliwia obrót podczas skrętu kół. Element ten przenosi obciążenia pionowe oraz część sił poprzecznych, dlatego jest częstym źródłem hałasów po zużyciu. Uszkodzone łożysko potrafi powodować trzaski i skokowe obracanie sprężyny w czasie skręcania.
Zwrotnica jest połączona z kolumną i stanowi punkt montażu piasty oraz zacisku hamulcowego, a także mocowanie drążka kierowniczego. Jej położenie względem kolumny wpływa na geometrię, w tym na kąt pochylenia koła podczas ugięcia. Dolny wahacz, pojedynczy lub trójkątny, prowadzi koło w dolnym punkcie przez sworzeń, a stabilizator z łącznikami ogranicza przechyły i zmienia odczucia z jazdy. Osłona i odbojnik chronią tłoczysko i ograniczają skrajne ugięcia, zmniejszając ryzyko dobijania i uszkodzeń mechanicznych.
Jak działa zawieszenie McPhersona (zasada pracy w ruchu i na zakrętach)
Praca na nierównościach
Podczas najechania na nierówność koło przemieszcza się w górę, a sprężyna ugina się, przyjmując energię uderzenia. Amortyzator kontroluje prędkość tego ruchu w kompresji, a następnie ogranicza zbyt szybki powrót w odbiciu. Dzięki temu nadwozie nie wykonuje długich oscylacji, a opona ma większą szansę utrzymać kontakt z nawierzchnią.
Siły z koła przechodzą przez piastę i zwrotnicę do kolumny, a dalej do górnego mocowania i struktury nadwozia. Dolny wahacz stabilizuje położenie zwrotnicy w dolnej części, ograniczając niepożądane przemieszczenia wzdłużne i poprzeczne. Sztywność tulei wahacza i stan sworznia mają duży wpływ na precyzję prowadzenia.
Przy dużych ugięciach pracę przejmują odboje, które ograniczają skok zawieszenia i chronią amortyzator przed dobiciem. Uszkodzona osłona przyspiesza zużycie tłoczyska i uszczelnień przez brud i wodę. W efekcie nawet sprawna sprężyna nie zrekompensuje pogorszonego tłumienia i wzrostu hałasów.
Praca podczas skrętu i hamowania
Podczas skrętu kolumna obraca się w górnym łożysku, a zwrotnica zmienia położenie zgodnie z ruchem układu kierowniczego. Opory w łożysku lub deformacje mocowania przekładają się na nierówną pracę i odgłosy w czasie skręcania. W autach z napędem na przód dodatkowe obciążenia generują półosie i ich kąty pracy.
Geometria McPhersona powoduje zmiany kątów koła w trakcie ugięcia zawieszenia, w tym zmiany pochylenia wynikające z toru ruchu zwrotnicy. To jeden z powodów, dla których układ ma mniejszą swobodę strojenia niż wielowahacz. Skutkiem mogą być większe wymagania co do sztywności nadwozia i dokładności montażu, aby utrzymać powtarzalne ustawienia.
Podczas hamowania i przyspieszania rosną obciążenia mocowań kolumny oraz tulei wahacza, ponieważ na koło działają duże siły wzdłużne. Luzy w sworzniu, tulejach lub w połączeniu kolumny ze zwrotnicą pogarszają stabilność i wydłużają czas uspokojenia nadwozia po nierówności. Sprawność wszystkich elementów jest bezpośrednio powiązana z bezpieczeństwem, bo wpływa na sterowność i zachowanie w sytuacjach awaryjnych.
Zalety i wady McPhersona — kiedy to „strzał w dziesiątkę”, a kiedy ograniczenie
Najważniejsze zalety to prostota i niższa masa układu w porównaniu z rozbudowanymi konstrukcjami wielowahaczowymi. Mniejsza liczba elementów sprzyja niższym kosztom produkcji i łatwiejszemu serwisowi, a także ułatwia utrzymanie dostępności części. Układ zajmuje relatywnie mało miejsca pod maską, co jest istotne w autach z poprzecznie ustawionym zespołem napędowym.
W eksploatacji McPherson zapewnia przewidywalne prowadzenie w autach miejskich i kompaktowych, gdzie priorytetem jest stabilność na typowych prędkościach oraz odporność na przeciążenia wynikające z codziennej jazdy. Serwis ogranicza się często do wymiany amortyzatora, sprężyny, mocowania, łożyska i elementów współpracujących. Dla użytkownika znaczenie ma także duża liczba zamienników i możliwość regeneracji wybranych podzespołów zależnie od konstrukcji.
Wadą są ograniczenia geometrii i mniejsza swoboda ustawień kątów pracy koła, co utrudnia jednoczesne osiągnięcie wysokiego komfortu i bardzo precyzyjnego prowadzenia w szerokim zakresie obciążeń. Układ bywa wrażliwy na luzy w mocowaniach, bo kolumna przenosi zarówno obciążenia pionowe, jak i część poprzecznych. W praktyce drobne zużycie łożyska oporowego lub poduszki szybciej daje słyszalne i odczuwalne objawy niż w niektórych układach wielowahaczowych.
Przy zużyciu elementów częściej pojawiają się hałasy i przenoszenie drgań do nadwozia, ponieważ górne mocowanie jest bezpośrednim punktem przekazywania sił. Konstrukcja jest też podatna na skutki uderzeń w przeszkody, które potrafią rozregulować geometrię i uszkodzić felgę, zwrotnicę lub elementy połączeń. W cięższych i mocniejszych autach oraz w zastosowaniach sportowych częściej wybiera się wielowahacz ze względu na większe możliwości kształtowania prowadzenia i stabilności w zakrętach.
Objawy uszkodzenia i co najbardziej szkodzi zawieszeniu McPhersona
Typowe objawy zużycia
Stuki i trzaski przy skręcie lub na nierównościach często wiążą się z łożyskiem oporowym albo górnym mocowaniem. Dźwięki mogą nasilać się podczas manewrów na postoju i przy wolnej jeździe po nierównej nawierzchni. Nasilenie hałasu bywa zależne od temperatury i wilgoci, co wynika z pracy gumy i smarowania łożyska.
Pływanie auta, gorsza stabilność i dłuższe kołysanie po nierównościach wskazują na osłabione tłumienie amortyzatora. Objawem bywa też nurkowanie przodu przy hamowaniu oraz opóźniona reakcja nadwozia na zmianę kierunku. Przy znacznym zużyciu rośnie ryzyko utraty przyczepności na pofałdowanej nawierzchni.
Nierównomierne zużycie opon i ściąganie mogą wynikać z rozjechanej geometrii lub luzów w wahaczu, sworzniu, drążkach kierowniczych albo w połączeniu kolumny ze zwrotnicą. Pogorszeniu komfortu mogą towarzyszyć wibracje na kierownicy i metaliczne odgłosy, gdy elementy pracują poza zakresem lub uderzają o siebie. Zmiana zachowania auta bywa widoczna także w trakcie dynamicznego hamowania na nierównej drodze.
Najczęstsze przyczyny i „co szkodzi”
Najbardziej szkodzą uderzenia w dziury i krawężniki, przeciążenia oraz jazda z nieprawidłowym ciśnieniem opon. Takie warunki zwiększają obciążenia sprężyny, amortyzatora i mocowań, a także przyspieszają zużycie tulei wahacza i łączników stabilizatora. Skutkiem mogą być luzy, zmiana geometrii i wzrost hałasu.
Korozja oraz uszkodzone osłony przyspieszają zużycie amortyzatora i elementów mocujących, bo brud i woda trafiają w okolice tłoczyska. Praca na dobiciu przy zużytych odbojach zwiększa ryzyko uszkodzeń mechanicznych i deformacji elementów gumowo-metalowych. Takie obciążenia mogą przenosić się też na kielich amortyzatora w nadwoziu.
Zaniedbanie geometrii po naprawach i ignorowanie wczesnych objawów powodują, że zużycie postępuje kaskadowo. Tanie zamienniki oraz błędy montażowe, w tym nieprawidłowe dokręcanie i brak wymiany elementów współpracujących, skracają trwałość nowo zamontowanych części. Wrażliwe są szczególnie łożyska oporowe i poduszki, które pracują w trudnych warunkach obciążeniowych.
Diagnostyka, serwis i koszty — wymiana kolumny/łożyska oraz geometria
Jak sprawdzić McPhersona (bez rozbierania i na podnośniku)
Podstawą są oględziny: ślady wycieków na amortyzatorze, stan sprężyny, osłon i odbojów oraz korozja elementów mocujących. Pęknięta sprężyna bywa widoczna dopiero po oczyszczeniu dolnych zwojów, gdzie zbiera się brud. Warto też ocenić stan łączników stabilizatora i gum stabilizatora, bo generują hałasy mylone z problemami kolumny.
Wstępne testy obejmują sprawdzenie luzów na kole, nasłuch podczas skręcania oraz obserwację zachowania auta na nierównościach. Luzy mogą wskazywać na sworzeń wahacza, łożysko koła, końcówki drążków lub połączenia kolumny ze zwrotnicą. Nierówna praca podczas skrętu i wyraźne przeskoki mogą kierować uwagę na łożysko oporowe i poduszkę.
Diagnostyka warsztatowa jest potrzebna, gdy objawy są niespójne lub występują pod obciążeniem, a nie na postoju. Pomocne są szarpaki do wykrywania luzów oraz pomiar tłumienia amortyzatorów, który pozwala ocenić ich kondycję bez demontażu. W wielu przypadkach dopiero obciążenie koła ujawnia problem z tulejami wahacza i pracą mocowań.
Wymiana łożyska/górnego mocowania i kolumny — co trzeba wiedzieć
Przy naprawie często wymienia się zestaw współpracujących elementów: łożysko oporowe, poduszkę górnego mocowania, odboje i osłony, a czasem także sprężynę. Takie podejście ogranicza ryzyko, że stary element szybko uszkodzi nową część lub pozostawi hałas. Dobór zależy od stanu komponentów i konstrukcji konkretnego auta.
Demontaż wymaga bezpiecznego ściągnięcia sprężyny przy użyciu sprawnych ściskaczy, ponieważ sprężyna jest mocno napięta. Niewłaściwe narzędzia i błędy w kolejności demontażu stwarzają ryzyko uszkodzenia części i zagrożenie dla osób wykonujących pracę. W warsztacie standardem jest także kontrola kielicha amortyzatora i stanu mocowań w nadwoziu.
Przy montażu ważne jest poprawne ułożenie końców sprężyny w talerzach, stan połączeń ze zwrotnicą oraz weryfikacja łączników stabilizatora i sworzni. Błędy montażowe potrafią powodować skrzypienie, stuki oraz zmianę wysokości auta po jednej stronie. W praktyce istotne jest także użycie właściwych momentów dokręcania i kontrola elementów, które były rozpinane.
Czas, koszty i czynności po naprawie
Koszt zależy od klasy części, marki auta i zakresu prac: wymiana samego łożyska i poduszki różni się od wymiany kompletnej kolumny z amortyzatorem i sprężyną. Znaczenie ma też to, czy naprawa dotyczy jednej strony, czy pary, oraz czy konieczna jest wymiana elementów zapieczonych lub uszkodzonych podczas demontażu. Wycena rośnie, gdy trzeba dodatkowo wymienić sworznie, łączniki stabilizatora lub elementy układu kierowniczego.
Czas naprawy w praktyce jest mocno zależny od stanu połączeń i dostępu do śrub mocujących. Prosta wymiana przebiega sprawnie, ale korozja, zapieczone śruby i zużyte połączenia potrafią znacząco wydłużyć pracę. W wielu autach dodatkowym etapem jest rozpięcie elementów hamulcowych i czujników, aby nie uszkodzić przewodów podczas demontażu.
Po ingerencji w zawieszenie potrzebne jest ustawienie geometrii, szczególnie gdy odpinano zwrotnicę lub wymieniano elementy wpływające na ustawienie koła. Zła geometria objawia się ściąganiem, nierównym zużyciem opon i pogorszeniem stabilności w zakrętach. Dłuższą trwałość zapewnia kontrola osłon i odbojów, reagowanie na wczesne hałasy oraz dobór części o powtarzalnej jakości.
FAQ: najczęstsze pytania o McPhersona
- McPherson najczęściej pracuje na przedniej osi, ale bywa stosowany także z tyłu w wybranych konstrukcjach, gdy liczy się prostota i miejsce.
- Objawy łożyska oporowego to trzaski i opór podczas skrętu, amortyzator częściej daje efekt kołysania i słabego tłumienia, a łącznik stabilizatora generuje stuki głównie na krótkich nierównościach.
- Elementy zawieszenia często wymienia się parami na osi, ponieważ różnice w tłumieniu i ugięciu po jednej stronie wpływają na stabilność i zachowanie auta.
- Po wymianie kolumny lub elementów rozpinanych ze zwrotnicą geometrię trzeba skontrolować i w razie potrzeby ustawić, aby uniknąć ściągania i szybkiego zużycia opon.
- Cena łożyska McPhersona zależy od producenta części, konstrukcji mocowania i tego, czy w komplecie jest poduszka oraz elementy dodatkowe.
- Czas wymiany kolumny zależy od dostępu i stanu śrub, a największe opóźnienia wynikają z korozji i zapieczonych połączeń.
- W autach cięższych, mocniejszych lub projektowanych pod sport częściej stosuje się wielowahacz, bo daje większą kontrolę geometrii w zakrętach i pod obciążeniem.
