Co to jest rozstaw śrub (PCD) i jak go zapisać (np. 5×112)?
PCD to średnica okręgu przechodzącego przez środki otworów mocujących koło. W praktyce to parametr, który musi zgadzać się między felgą a piastą, aby śruby lub nakrętki trafiły w otwory bez naprężeń. Zapis PCD łączy liczbę otworów oraz średnicę tego okręgu podaną w milimetrach. Najczęściej spotyka się wartości w formacie 4×100, 5×112 lub 5×114.3.
Określenia „rozstaw śrub” i „PCD” są używane zamiennie i odnoszą się do tej samej cechy geometrycznej. Różnica jest głównie językowa: „rozstaw” opisuje to potocznie, a „PCD” jest skrótem stosowanym w specyfikacjach. W kontekście doboru felg liczy się zgodność zapisu, a nie nazwa parametru. Jeśli PCD się nie zgadza, felga nie powinna być montowana.
Rozstaw jest kluczowy, bo determinuje położenie otworów względem piasty. Nawet niewielka różnica powoduje nienaturalne ułożenie śrub, które pracują wtedy na zginanie zamiast na docisk. To przekłada się na trudności z centrowaniem koła, możliwość powstawania bicia oraz ryzyko uszkodzeń otworów mocujących. Dlatego pomiar musi odnosić się do środków otworów, nie do ich krawędzi.
Co sprawdzić przed pomiarem (żeby wynik był poprawny)
Na początku trzeba ustalić, czy mierzona jest felga, czy piasta, oraz do czego ma pasować wynik. Rozstaw w feldze i w piaście musi być identyczny, ale w autach z modyfikacjami można spotkać piasty po swapie lub felgi z innego modelu. W praktyce najpewniejszy jest pomiar elementu, który ma zostać dopasowany, czyli felgi kupowanej osobno. Jeśli koło jest już na aucie, sens ma weryfikacja rozstawu na piaście i porównanie z oznaczeniami felgi.
Do pomiaru przydają się: suwmiarka, miarka lub taśma miernicza, marker oraz kartka do notatek. Suwmiarka ułatwia trafienie w środek otworu i ogranicza błąd odczytu. Miarka bywa wystarczająca przy większych średnicach, ale łatwiej nią o przekoszenie. Notowanie wyników z kilku prób pomaga wychwycić odchyłki.
Felga powinna być oczyszczona w okolicy otworów, bo nalot, rdza i brud zmieniają punkt styku narzędzia z krawędzią. Warto też położyć ją stabilnie na płaskiej powierzchni, aby podczas pomiaru nie przesuwała się ani nie przechylała. Najczęstsze pomyłki to mierzenie od krawędzi do krawędzi bez korekty na średnicę otworu, ustawienie miarki pod kątem oraz „dopasowanie” wyniku do oczekiwanej wartości. W PCD istotne są milimetry, więc liczy się powtarzalność i poprawna geometria pomiaru.
Jak zmierzyć rozstaw śrub w feldze na 4 otwory (prosta metoda)
W feldze czterootworowej najprostsza metoda to pomiar środek–środek dwóch otworów leżących naprzeciw siebie. Te dwa otwory znajdują się na średnicy okręgu PCD, więc wynik pomiaru jest bezpośrednio wartością PCD. Najwygodniej wybrać parę otworów ustawionych dokładnie po przekątnej i wykonać pomiar suwmiarką. Kluczowe jest trafienie w środek otworów, a nie w ich krawędzie.
Gdy trudno zaznaczyć środki, praktyczna jest metoda „zewnętrzna krawędź do wewnętrznej krawędzi” otworu przeciwległego. Mierzy się od zewnętrznej krawędzi jednego otworu do wewnętrznej krawędzi otworu naprzeciw, prowadząc pomiar po prostej przez środek felgi. Ta technika ogranicza konieczność wyznaczania środka, ale wymaga równego prowadzenia narzędzia i pewnego punktu oparcia. Przy miarce łatwiej o błąd, więc lepiej wykonać kilka prób i porównać wyniki.
Środek otworu można wyznaczyć markerem, zaznaczając punkt w połowie średnicy otworu, albo wykorzystując szczęki suwmiarki do znalezienia symetrycznego ustawienia na krawędziach. Wynik zapisuje się jako liczba otworów i PCD w milimetrach, czyli 4×100, 4×98 lub inna wartość. Jeśli pomiar wypada na granicy dwóch popularnych rozstawów, pomiar trzeba powtórzyć na drugiej parze otworów i sprawdzić, czy odchyłka nie wynika z przekoszenia narzędzia. Przy rozstawach różniących się o 1–2 mm znaczenie ma dokładność, bo otwory nie „skompensują” różnicy bez naprężeń.
Jak zmierzyć rozstaw śrub w feldze na 5 otworów (najczęstszy problem)

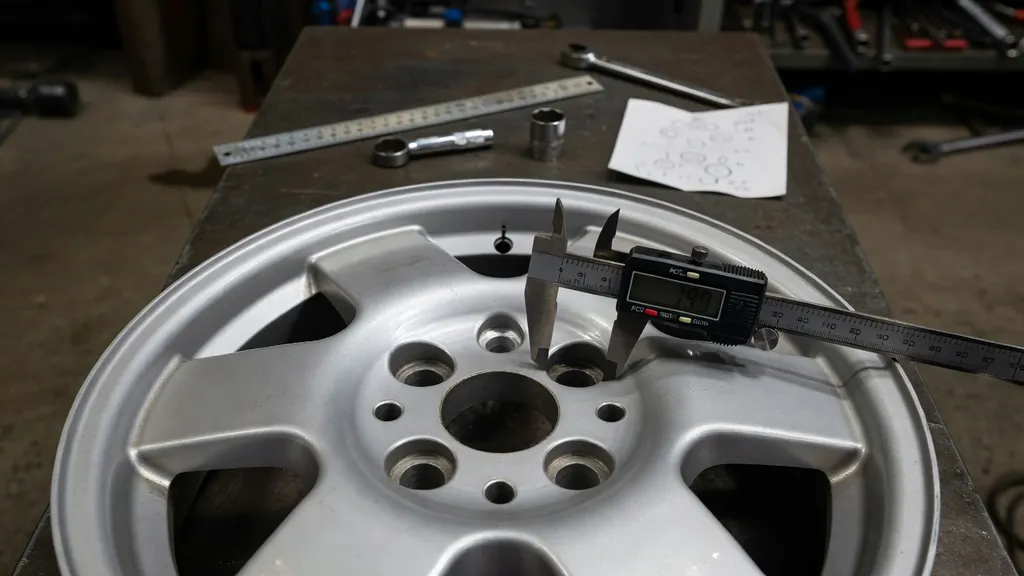

Metoda praktyczna: pomiar między środkami dwóch sąsiadujących otworów + przeliczenie
W feldze pięciootworowej nie ma pary otworów leżących dokładnie naprzeciw siebie, więc pomiar środek–środek „na wprost” nie daje PCD. Najpraktyczniej zmierzyć odległość między środkami dwóch sąsiadujących otworów. Otwory powinny być dobrane tak, aby linia pomiaru była prosta i narzędzie nie opierało się o fazowania czy gniazda śrub. Pomiary warto wykonać suwmiarką, bo miarka częściej ucieka z osi otworu.
Uzyskaną odległość między sąsiadami przelicza się na PCD przez mnożenie przez współczynnik 1.701. Taki przelicznik pozwala szybko przejść z odległości cięciwy na średnicę okręgu w układzie pięciu równomiernie rozmieszczonych otworów. W praktyce po przeliczeniu wynik powinien odpowiadać jednej z typowych wartości spotykanych w specyfikacjach felg. Jeśli wynik jest „pomiędzy”, najczęściej oznacza to błąd w wyznaczeniu środka lub pomiar wykonany z przesunięciem na krawędzie.
Dla popularnego rozstawu 5×112 wynik przeliczenia powinien prowadzić do wartości 112 mm w zapisie PCD. Kontrolnie można wykonać pomiar na innej parze sąsiadujących otworów i porównać rezultaty, ponieważ pojedynczy pomiar bywa obarczony błędem ustawienia narzędzia. Sensowność wyniku ocenia się też po tym, czy felga pasuje do grupy znanych rozstawów dla danej marki lub segmentu. Jeżeli wyliczenie daje wartość nietypową, najpierw warto zweryfikować pomiar, a dopiero potem zakładać rzadki rozstaw.
Metoda alternatywna: wzór na PCD krok po kroku
Alternatywą dla przelicznika jest użycie wzoru wynikającego z geometrii okręgu i wielokąta foremnego utworzonego przez otwory. W tej metodzie punktem wyjścia również jest pomiar środek–środek dwóch sąsiadujących otworów, ale zamiast stałego współczynnika stosuje się zależność trygonometryczną. Daje to tę samą wielkość PCD, ale ułatwia pracę przy nietypowych konfiguracjach, gdy stosuje się inne liczby otworów lub gdy potrzebna jest kontrola obliczeń. W praktyce nadal kluczowy jest poprawny pomiar cięciwy, czyli odległości między sąsiadami.
Wzór jest przydatny, gdy wynik z przelicznika budzi wątpliwości, a pomiar trzeba zweryfikować niezależnym sposobem. Pozwala też łatwiej zrozumieć, dlaczego zmiana odległości między sąsiadami przekłada się na inną średnicę okręgu PCD. Dokładność poprawia powtórzenie pomiaru na kilku parach sąsiadujących otworów oraz uśrednienie wyników, bo otwory mogą mieć delikatne różnice po zużyciu lub po wcześniejszych uszkodzeniach. Jeśli rozrzut wyników jest duży, problemem bywa sposób wyznaczania środka otworu lub nierówne oparcie narzędzia.
Pomiar dla 6 otworów oraz szybkie wskazówki dla innych konfiguracji
W feldze sześciootworowej sytuacja jest prostsza niż przy pięciu otworach, ponieważ występują otwory leżące naprzeciw siebie. PCD można zmierzyć metodą środek–środek dla dwóch przeciwległych otworów, analogicznie jak w feldze czterootworowej. To daje bezpośredni wynik bez przeliczeń, o ile środek otworów jest wyznaczony poprawnie. Dla wiarygodności warto powtórzyć pomiar na drugiej parze otworów naprzeciwległych.
Przy felgach trzyotworowych i innych nietypowych układach pomiar jest bardziej wrażliwy na błąd, a same wartości PCD mogą być mniej oczywiste w interpretacji. W takich przypadkach lepszym punktem odniesienia są oznaczenia wybite na feldze lub dane producenta, bo ręczne liczenie częściej prowadzi do wyniku niezgodnego z katalogową wartością. Błędny pomiar można rozpoznać po tym, że otrzymana wartość nie pasuje do żadnego popularnego PCD i nie da się jej logicznie powiązać z typowymi rodzinami rozstawów. Dodatkowym sygnałem jest brak powtarzalności, gdy ten sam pomiar wykonany w kilku miejscach daje różne wyniki.
Jak sprawdzić rozstaw bez mierzenia i gdzie szukać oznaczeń na feldze
Wiele felg ma podstawowe dane wybite lub odlane od wewnętrznej strony, często na ramionach, przy osadzeniu na piaście albo w okolicy gniazd śrub. Oznaczenia bywają rozdzielone: PCD może występować osobno od informacji o szerokości, średnicy i ET. Bywa też, że na feldze jest tylko część parametrów, a rozstaw trzeba potwierdzić inną metodą. W felgach z rynku wtórnego oznaczenia mogą być zasłonięte brudem, lakierem proszkowym albo uszkodzone.
Rozstaw można też sprawdzić po pojeździe, korzystając z danych technicznych konkretnej wersji silnikowej i nadwoziowej lub po identyfikacji VIN w systemach serwisowych. Istotne jest powiązanie informacji z konkretną konfiguracją auta, ponieważ w obrębie jednego modelu mogą występować różne piasty zależnie od napędu, mocy i pakietów hamulcowych. Zestawienia rozstawów i wyszukiwarki ułatwiają wstępną identyfikację, ale nie gwarantują zgodności w autach po modyfikacjach. Felga z innego auta może mieć poprawny PCD, ale nadal nie pasować przez inne parametry montażowe.
Gdy felga jest z rynku wtórnego i brak czytelnych oznaczeń, sens ma połączenie dwóch metod: pomiar PCD oraz weryfikacja pozostałych parametrów. Jeśli wynik pomiaru wskazuje na popularną wartość, można go skonfrontować z rozstawem piasty w aucie, do którego felga ma trafić. W przypadku niepewności decydujące powinno być dopasowanie bez użycia rozwiązań siłowych i bez „dociągania” śrub na przekoszenie. Niepewny rozstaw oznacza ryzyko błędnego montażu, nawet jeśli śruby da się wkręcić.
O czym pamiętać przy doborze felg (nie tylko PCD) i skutki błędnego rozstawu
PCD to tylko jeden z parametrów, które muszą się zgadzać, aby koło pracowało prawidłowo. Równie istotne są: otwór centralny (CB), ET, szerokość i średnica felgi oraz typ mocowania śrub lub nakrętek, w tym kształt przylgni stożkowej lub kulistej. Znaczenie ma też długość śrub, bo przy zmianie felgi lub zastosowaniu dystansów może zabraknąć odpowiedniego zazębienia w piaście. Niezgodność tych elementów potrafi dać objawy podobne do złego PCD, takie jak drgania lub problemy z dokręceniem.
Rodzaj felgi, stalowa lub aluminiowa, nie zmienia wymaganego rozstawu PCD ani tego, gdzie znajdują się otwory. Może natomiast wpływać na sposób osadzenia i wymagany typ śrub, ponieważ gniazda w feldze mają określoną geometrię. W praktyce felga o poprawnym PCD, ale z innym typem gniazda, nie powinna być montowana na nieodpowiednich śrubach, nawet jeśli da się ją dokręcić. Zgodność wszystkich parametrów jest ważna także z perspektywy centrowania i równomiernego docisku.
Błędny rozstaw prowadzi do bicia, drgań i nierównego obciążenia śrub oraz otworów w feldze. Przy dokręcaniu koło może układać się mimośrodowo, a śruby pracują w sposób, do którego nie są przeznaczone. Skutkiem mogą być uszkodzenia gniazd, odkształcenia otworów oraz zwiększone ryzyko poluzowania koła w czasie jazdy. W skrajnych przypadkach problem ujawnia się dopiero po krótkim przebiegu, gdy elementy zaczynają się „układać” pod obciążeniem.
Rozwiązania typu śruby pływające, adaptery i inne formy adaptacji bywają stosowane, ale nie powinny zastępować właściwego dopasowania felgi. Zmieniają one warunki montażu i wprowadzają dodatkowe elementy, które również muszą być dobrane pod konkretną piastę, felgę i zakres obciążeń. W praktyce takie podejście traktuje się jako wyjście awaryjne, a nie standardowy sposób doboru. Pierwszeństwo ma montaż bez kompromisów w geometrii i bez wymuszania położenia koła śrubami.
