Spalanie stukowe i znaczenie czujnika w strategii sterowania silnikiem
Spalanie stukowe to nieprawidłowy przebieg zapłonu mieszanki w cylindrze, w którym część ładunku zapala się gwałtownie i tworzy falę uderzeniową. W normalnym spalaniu front płomienia rozchodzi się w sposób kontrolowany, a ciśnienie rośnie płynniej. Różnica nie sprowadza się do „dźwięku” słyszalnego z zewnątrz, tylko do tego, co dzieje się w komorze spalania.
Skutki są jednocześnie termiczne i mechaniczne: wzrost obciążeń tłoka, panewek i pierścieni, miejscowe przegrzewanie denka tłoka oraz gniazd zaworowych. W autach eksploatowanych długo na granicy detonicji widać to potem w postaci przyspieszonego zużycia, a czasem uszkodzeń. Szybko odbija się też na osiągach, bo sterownik, broniąc silnika, cofa zapłon. Emisje też rosną, bo spalanie traci optymalność.
Czujnik spalania stukowego jest elementem pętli korekcji: wykrywa charakterystyczne drgania bloku silnika i dostarcza sygnał, na podstawie którego ECU koryguje kąt zapłonu oraz buduje adaptacje dla konkretnych warunków pracy. W praktyce po wykryciu „stuków” sterownik redukuje wyprzedzenie zapłonu w danym zakresie obciążenia i obrotów, a potem stopniowo wraca, jeśli zjawisko nie występuje. Na drodze to czuć. Auto bywa ospałe, choć mechanicznie jest sprawne.
Temat dotyczy głównie silników benzynowych, gdzie zapłon iskrowy i wysoki stopień sprężania lub doładowanie zwiększają wrażliwość na detonicję. W innych jednostkach „stuki” mogą mieć inne źródło: luźny osprzęt, wibracje osłon, hałaśliwy napinacz lub koło pasowe. Czujnik nie rozróżnia intencji dźwięku, rejestruje drgania w pewnym paśmie. I to potrafi wprowadzić diagnostykę na manowce.
Budowa, zasada działania i typy czujników spalania stukowego
Rdzeniem czujnika jest element piezoelektryczny, który pod wpływem drgań generuje napięcie. Czujnik jest przykręcony do bloku lub głowicy, więc „słyszy” drgania konstrukcji silnika. Sygnał nie jest stałą wartością, tylko zmiennym napięciem o określonej amplitudzie i częstotliwości, zależnym od obrotów i obciążenia.
Spalaniu stukowemu towarzyszą drgania w charakterystycznym zakresie częstotliwości związanym z wymiarami cylindra i sztywnością układu. Sterownik filtruje sygnał i „nasłuchuje” pasma, które dla danej rodziny silników ma sens diagnostyczny. W danych bieżących nie zawsze widać surowy sygnał czujnika, częściej widać już efekty: korekty zapłonu, licznik detekcji lub status dla poszczególnych cylindrów.
Stosuje się czujniki rezonansowe i szerokopasmowe. Rezonansowy ma wyraźnie podkreślony zakres częstotliwości i jest bardziej „celowany” pod konkretną konstrukcję silnika, co upraszcza obróbkę sygnału, ale ogranicza elastyczność. Szerokopasmowy przenosi szersze pasmo, daje sterownikowi większe pole do analizy, a w diagnostyce częściej wychodzą różnice w tłumieniu sygnału przez montaż i stan mechaniczny. To nie jest detal. Ten sam test miernikiem może wyglądać inaczej w zależności od typu czujnika i sposobu wejścia w ECU.
Lokalizacja bywa różna: na boku bloku między cylindrami, pod kolektorem dolotowym, czasem w dolnej części bloku. W silnikach o większej długości bloku spotyka się dwa czujniki, aby lepiej „pokryć” skrajne cylindry i ograniczyć ryzyko fałszywych wskazań. W praktyce dostęp potrafi być trudniejszy niż sama diagnostyka, bo czujnik siedzi tam, gdzie jest akustycznie najlepiej, a nie tam, gdzie jest wygodnie.
Objawy niesprawności czujnika oraz symptomy mylone z awarią czujnika
Najczęstszy sygnał z auta to zapalona kontrolka Check Engine i zauważalna zmiana zachowania silnika. Spadek mocy, opóźniona reakcja na gaz, wyższe zużycie paliwa. Czasem dochodzi nierówna praca pod obciążeniem, choć nie jest to reguła.
W wielu sterownikach problem z czujnikiem lub jego obwodem uruchamia strategię ochronną: zapłon jest wyraźnie cofnięty, a mapa pracy staje się zachowawcza. Auto jedzie, ale bez wigoru. Da się tym jeździć, tylko sens jest wątpliwy, bo silnik pracuje poza optymalnym punktem, a spalanie rośnie.
Trzeba też odróżnić awarię czujnika od sytuacji, gdy czujnik działa, tylko wykrywa realne zjawisko. Gorsze paliwo, zbyt wysoka temperatura powietrza dolotowego, przegrzewanie układu chłodzenia, zbyt uboga mieszanka albo zbyt wysokie doładowanie po modyfikacjach potrafią wywołać stuki bez żadnej usterki elektrycznej. Z drugiej strony „fałszywe stuki” to codzienność w warsztacie: klepiący osprzęt, rezonująca osłona termiczna, luźna łapa silnika. Czujnik to wychwytuje, a ECU reaguje.
Podobne objawy daje też zwykły problem z zapłonem lub paliwem. Zużyte świece, przebicia w cewkach, wypadanie zapłonu, nierówny wtrysk, nieszczelność dolotu czy rozjechane korekty paliwowe potrafią wyglądać z perspektywy kierowcy tak samo: brak mocy i szarpanie. W praktyce zdarza się, że po wymianie czujnika nic się nie zmienia, bo źródłem jest mechanika albo mieszanka.
Przyczyny uszkodzeń i czynniki wpływające na wiarygodność pomiaru
Najczęściej problem leży w elektryce: przerwa w przewodzie sygnałowym, zwarcie do masy, zaśniedziałe piny, uszkodzona izolacja wiązki przy silniku. Czujnik pracuje w miejscu narażonym na temperaturę i drgania, więc przewody dostają swoje. Widziałem niejedną wiązkę przetartą o uchwyt lub kolektor, a błąd wracał po każdej jeździe w deszczu.
Do uszkodzeń mechanicznych należy pęknięta obudowa, uszkodzony gwint albo degradacja elementu piezoelektrycznego. Wysoka temperatura i szoki termiczne robią swoje, szczególnie gdy silnik regularnie się przegrzewa albo ma wycieki oleju, które wędrują po wiązce do złącza. Olej w kostce nie wygląda groźnie, ale po czasie powoduje problemy ze stykiem. I nagle pojawia się błąd obwodu.
Montaż jest krytyczny, bo czujnik „zbiera” drgania przez kontakt z blokiem. Zbyt mały lub zbyt duży moment dokręcenia potrafi zmienić czułość i pasmo pracy, a zabrudzone lub utlenione miejsce styku tłumi sygnał. Zdarza się też, że ktoś skręca czujnik na farbę, brud lub resztki starej uszczelki z okolicy, a potem szuka winy w elektronice.
Zakłócenia to osobny temat: luźne elementy, poduszki silnika w złym stanie, metaliczne wibracje osłon, przewody dotykające bloku. Czujnik nie ocenia, czy drganie pochodzi z detonacji, czy z mechaniki. Rejestruje to, co dostaje.
Diagnostyka wstępna: oględziny, połączenia elektryczne i odczyt informacji z ECU
Oględziny zaczynają się od czujnika, złącza i odcinka wiązki, który pracuje razem z silnikiem. Szuka się pęknięć, śladów uderzenia, nacięć izolacji, przetarć i zalania olejem. Złącza z nalotem albo luźnym pinem potrafią generować usterkę tylko na gorącym silniku, kiedy tworzywo mięknie i kontakt się pogarsza. Takie przypadki są irytujące, bo na postoju „wszystko jest dobrze”.
Kolejny krok to sprawdzenie połączeń: masa, ewentualne ekranowanie przewodu sygnałowego oraz ciągłość wiązki do sterownika. W wielu autach przewód czujnika jest ekranowany, bo sygnał ma małą amplitudę i łatwo łapie zakłócenia. Uszkodzony ekran nie zawsze wywoła od razu błąd obwodu, ale potrafi powodować fałszywe detekcje i cofanie zapłonu.
Odczyt kodów usterek i danych towarzyszących mówi dużo, jeśli patrzy się na warunki wystąpienia błędu. Liczą się obroty, obciążenie, temperatura silnika i napięcie instalacji w momencie zapisu. Inaczej diagnozuje się błąd zapisany przy rozruchu na niskim napięciu, a inaczej błąd, który pojawia się pod obciążeniem na ciepło.
Interpretacja kodów sprowadza się do rozróżnienia: problem czujnika jako elementu, problem instalacji elektrycznej, problem z sygnałem poza zakresem. W praktyce kody związane z przerwą lub zwarciem częściej wskazują na wiązkę albo złącze niż na sam czujnik. Z kolei błędy „wydajności” czy „niewiarygodnego sygnału” potrafią wynikać z montażu, zakłóceń mechanicznych albo realnych stuków.
Jeśli sterownik udostępnia parametry związane z korekcją zapłonu, warto na nie spojrzeć w danych bieżących. W jednych autach widać korekty globalne, w innych osobno dla banków lub cylindrów, czasem jest też licznik detekcji. W praktyce powtarzalny, wysoki stopień cofania zapłonu w wąskim zakresie obrotów potrafi naprowadzić na źródło drgań z osprzętu, a nie na problem elektryczny.
Metody pomiarowe czujnika: pomiary statyczne i testy dynamiczne

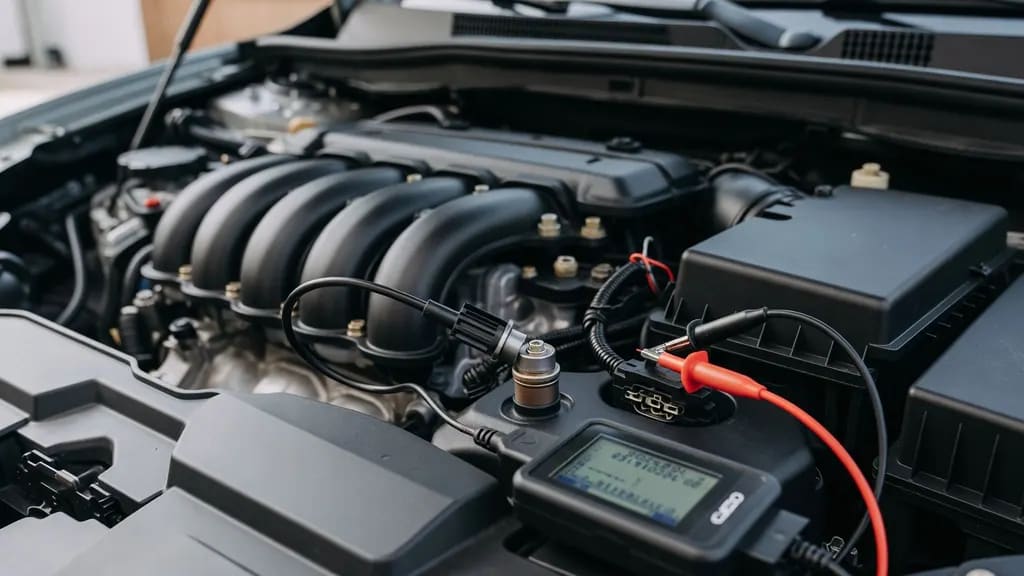

Pomiary elektryczne miernikiem
Miernik pozwala szybko wychwycić skrajne usterki: przerwę i zwarcie w czujniku lub wiązce. Zakres sensownych testów zależy od typu czujnika i sposobu jego podłączenia w danym aucie, bo nie każdy czujnik daje się ocenić prostym pomiarem rezystancji. W części konstrukcji pomiar omomierzem pokaże wartości, które nie przesądzają o sprawności w pracy dynamicznej.
Najbardziej użyteczne jest porównanie: ciągłość przewodów do ECU, brak zwarcia do masy i do plusa, stabilność wskazań podczas poruszania wiązką przy złączu. Ten ostatni punkt bywa kluczowy. Zdarza się, że przewód wygląda dobrze, a w środku jest złamany i kontakt wraca tylko w konkretnym ułożeniu.
Ograniczenie jest proste: czujnik może mieć „ładną” rezystancję, a mimo to generować słaby sygnał lub łapać zakłócenia. Miernik nie pokazuje pasma, amplitudy ani reakcji na drgania. Tego nie da się przeskoczyć.
Ocena sygnału podczas pracy silnika i w warunkach wymuszenia drgań
Najbardziej miarodajny jest oscyloskop, bo pozwala zobaczyć realny sygnał: zmienne napięcie, jego amplitudę i to, jak zmienia się wraz z obrotami oraz obciążeniem. Na zdrowym układzie widać wyraźną aktywność czujnika, a sterownik ma z czego „czytać”. W autach z problemem sygnał bywa spłaszczony, pełen zakłóceń albo znika okresowo.
Kształt sygnału zależy od konstrukcji czujnika i miejsca montażu, ale pewna rzecz jest stała: wraz ze zmianą prędkości obrotowej zmienia się charakter drgań, więc zmienia się też zapis na przebiegu. W praktyce brak reakcji na zmianę warunków pracy silnika wygląda podejrzanie, szczególnie gdy drugi czujnik w tej samej jednostce pokazuje normalną aktywność.
Weryfikacja reakcji czujnika na krótkie, kontrolowane pobudzenie drgań w okolicy montażu pozwala odróżnić martwy czujnik od problemu w torze sygnałowym. To nie jest sztuczka do robienia na siłę, tylko element logiki diagnostycznej: jeśli czujnik i wiązka są sprawne, sygnał powinien się pojawić. Jeśli sygnał jest, ale bardzo słaby, wraca temat montażu, stanu powierzchni styku i momentu dokręcenia.
Ważne jest też rozdzielenie dwóch sytuacji: brak sygnału oraz sygnał tłumiony. Pierwsze częściej oznacza przerwę, zwarcie lub uszkodzenie czujnika. Drugie potrafi być efektem utlenionej powierzchni pod czujnikiem, złego docisku albo drgań „odfiltrowanych” przez element pośredni. Widziałem czujniki przykręcone przez podkładkę, bo ktoś „tak miał pod ręką”. Efekt był przewidywalny.
Decyzje serwisowe po diagnozie i kontrola skuteczności naprawy
Jeżeli problem dotyczy złącza lub wiązki, naprawa instalacji ma sens, o ile da się przywrócić pewny styk i szczelność połączenia. Przy pękniętej obudowie, uszkodzonym gwincie, powtarzalnych błędach mimo poprawnej instalacji albo słabym sygnale na oscyloskopie częściej kończy się na wymianie czujnika. To prosta decyzja.
Jazda z niesprawnym czujnikiem nie jest neutralna dla silnika, bo sterownik działa wtedy w trybie ostrożnym albo w ogóle traci możliwość precyzyjnej korekcji zapłonu. W części aut zapłon jest mocno cofnięty i silnik jest chroniony kosztem osiągów. W innych strategia bywa mniej restrykcyjna, a wtedy ryzyko realnych stuków rośnie przy wysokim obciążeniu. Lepiej tego nie przeciągać.
Po naprawie liczy się weryfikacja w danych: skasowanie usterek, obserwacja, czy błąd wraca w tych samych warunkach, i czy parametry korekcji zapłonu zachowują się stabilnie. Jeśli sterownik pokazuje korekty, powinny być spójne z warunkami pracy, a nie skakać bez powodu. Najbardziej wymowne są powroty błędów po rozgrzaniu, bo to wtedy ujawniają się problemy z wiązką i złączem.
Typowy błąd po wymianie czujnika to pozostawienie przyczyny, która generowała realne stuki lub fałszywe drgania. Słabe paliwo, przegrzewanie, uboga mieszanka, niepasujące świece, luźna osłona termiczna, zużyta poduszka silnika. Czujnik jest nowy, a sterownik nadal cofa zapłon. I cała historia zaczyna się od nowa.
Koszty zależą od konstrukcji silnika i dostępu. Sama część bywa relatywnie tania, ale robociznę potrafi podbić demontaż kolektora dolotowego, osprzętu albo elementów układu chłodzenia. W jednostkach z dwoma czujnikami dochodzi pytanie o wymianę pojedynczą lub pary, a to zmienia rachunek bez względu na markę.
