Rola czujnika ABS w układach ABS/ESP i zasada działania pomiaru prędkości koła
Czujnik ABS dostarcza sterownikowi informację o prędkości obrotowej każdego koła. Na tej podstawie ABS rozpoznaje blokowanie koła przy hamowaniu i moduluje ciśnienie w układzie. Ten sam sygnał jest wykorzystywany przez ESP i kontrolę trakcji, więc pojedynczy błędny odczyt potrafi wyłączyć kilka funkcji naraz.
W autach spotyka się dwa główne typy czujników. Pasywne, indukcyjne generują napięcie przemienne zależne od prędkości obrotu i konstrukcyjnie są prostsze. Aktywne, oparte na efekcie Halla lub elementach magnetorezystancyjnych, pracują z zasilaniem i wysyłają sygnał impulsowy; lepiej „widzą” niskie prędkości i częściej współpracują z magnetycznym pierścieniem w łożysku.
Po drugiej stronie układu jest pierścień impulsowy: zębatka na przegubie lub piaście, albo taśma magnetyczna z biegunami zatopiona w uszczelnieniu łożyska. Bez niego czujnik nie ma czego „liczyć”. W praktyce wiele błędów opisanych jako czujnik wynika z problemu pierścienia albo z luzu łożyska, który zmienia szczelinę między elementami.
Sterownik nie interesuje się samą „prędkością” w rozumieniu liczby na zegarach, tylko jakością sygnału: liczbą impulsów w czasie, ich regularnością i poziomem. Przy czujniku indukcyjnym ważna jest też amplituda, bo przy bardzo słabym sygnale sterownik traci wiarygodny odczyt. To się zdarza i jest irytujące, bo na postoju wszystko wygląda na sprawne.
Symptomy wskazujące na problem z czujnikiem ABS lub jego otoczeniem
Najczęściej zaczyna się od kontrolki ABS, a chwilę później zapalają się ESP i kontrola trakcji. To logiczne: systemy korzystają z tych samych czujników. Czasem kontrolki gasną po ponownym uruchomieniu, a wracają po ruszeniu i przekroczeniu konkretnej prędkości.
W zachowaniu auta nie zawsze dzieje się coś spektakularnego. Przy spokojnym hamowaniu na suchym kierowca może nie zauważyć różnicy, ale na śliskiej nawierzchni ABS nie zadziała i koła potrafią się zablokować. Nie ma wtedy typowej pulsacji na pedale. Tyle.
Usterki sporadyczne często mają związek z wilgocią, solą drogową i temperaturą. W realnym użytkowaniu wygląda to tak: rano po deszczu błędy wyskakują częściej, a po dłuższej jeździe znikają. Albo odwrotnie, po rozgrzaniu elementów problem dopiero się ujawnia.
Są też sytuacje mylące. Uszkodzone łożysko koła potrafi zmieniać szczelinę czujnik–pierścień, a pęknięty pierścień zębaty daje objawy identyczne jak „gubiący” sygnał czujnik. Do tego dochodzą przetarte przewody przy zwrotnicy. W praktyce kontrolka ABS bywa dopiero końcówką łańcucha zdarzeń.

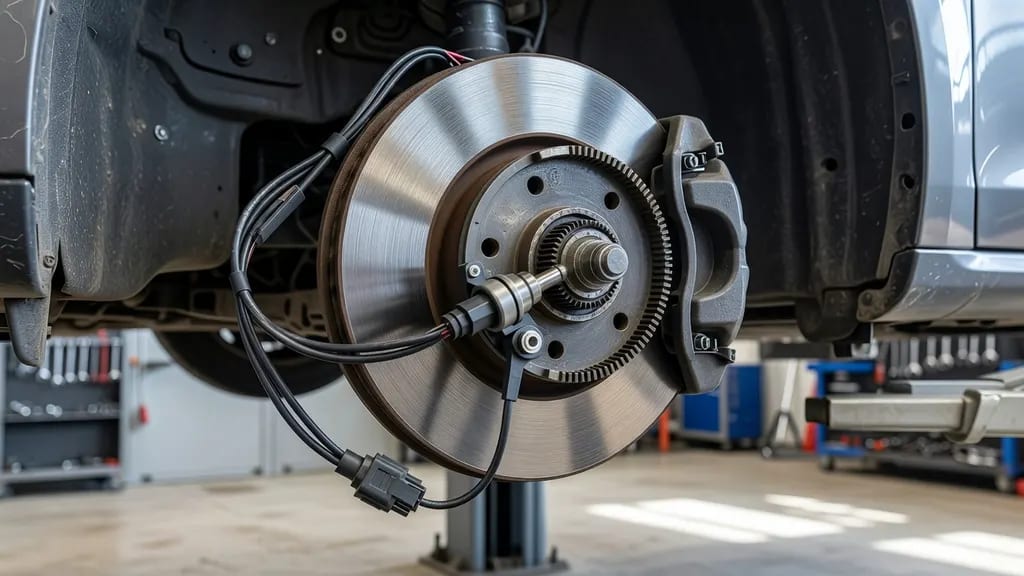

Najczęstsze źródła usterek: czujnik, wiązka, złącza oraz pierścień impulsowy
Sam czujnik psuje się, ale równie często problem jest mechaniczny. Pęknięta obudowa, przetarty przewód przy mocowaniu amortyzatora, luźne osadzenie w zwrotnicy po wcześniejszej naprawie. Zdarza się też, że czujnik „siedzi” krzywo po walce z korozją w gnieździe.
Strefa przy kole żyje w brudzie: piasek, woda, sól, opiłki z klocków. Korozja w gnieździe czujnika potrafi go podnieść o ułamki milimetra, a to już wpływa na poziom sygnału. Widziałem auta, w których po samym oczyszczeniu gniazda i poprawnym osadzeniu czujnika błąd przestawał wracać.
Wiązka i złącza to osobny rozdział. Przerwa w przewodzie przy ciągłej pracy zawieszenia potrafi dawać objaw „raz jest, raz nie ma”, zwłaszcza przy skręcie kół. Problemy z ekranowaniem i masą też się zdarzają, szczególnie gdy ktoś wcześniej naprawiał przewód doraźnie, łącząc go w miejscu narażonym na wodę.
Pierścień impulsowy bywa pęknięty, skorodowany albo zabrudzony opiłkami metalu, które tworzą lokalne „zatory” dla odczytu. W przypadku taśmy magnetycznej dochodzi uszkodzenie mechaniczne uszczelnienia łożyska, a czasem odwrócenie łożyska podczas montażu, przez co czujnik patrzy w niewłaściwą stronę. Efekt jest prosty: sterownik widzi nierealne prędkości jednego koła.
Kluczowa jest też szczelina czujnik–pierścień. Zbyt duża osłabia sygnał, zbyt mała kończy się ocieraniem i uszkodzeniem. Przy luzie łożyska odczyt potrafi pływać zależnie od obciążenia w zakręcie. To nie teoria, tylko częsty powód powracających błędów po wymianie „na ślepo” samego czujnika.
Diagnostyka z użyciem skanera OBD: identyfikacja koła, kody i dane bieżące
Skaner OBD z dostępem do modułu ABS/ESP pozwala odczytać kody usterek i sprawdzić, którego koła dotyczy problem. W opisach błędów warto rozróżniać usterkę samego czujnika od usterki obwodu: przerwa, zwarcie do masy, zwarcie do plusa, brak zasilania. To istotne, bo błąd „sygnał nieprawidłowy” kieruje uwagę na pierścień lub szczelinę, a „przerwa w obwodzie” częściej oznacza wiązkę albo wtyczkę.
Dane bieżące robią dużą różnicę. Porównanie prędkości czterech kół podczas toczenia pozwala szybko wychwycić koło, które „odpływa” albo gubi wskazanie. W praktyce sensowny test to spokojna jazda ze stałą prędkością i krótkie hamowanie: jeśli jedno koło nagle pokazuje 0 km/h albo skacze o kilka–kilkanaście kilometrów na godzinę, sterownik nie ma wyjścia i zapisze błąd.
Pułapka polega na tym, że sterownik może wskazać koło, na którym widzi problem, ale przyczyna leży w instalacji po drodze. Bywa też, że błąd dotyczy „obwodu” danego czujnika, a winne jest zasilanie wspólne dla kilku elementów albo uszkodzenie w wiązce pod nadkolem. Takie przypadki widać dopiero po zestawieniu kodów z danymi live.
Kasowanie błędów ma sens dopiero po sprawdzeniu podstaw. Jeśli błąd wraca natychmiast po skasowaniu, często chodzi o przerwę w obwodzie lub brak zasilania czujnika aktywnego. Gdy wraca dopiero po ruszeniu, częściej w grę wchodzi jakość sygnału pod obciążeniem, zabrudzony pierścień albo szczelina, która robi się problemem przy drganiach
Weryfikacja bez komputera: oględziny, czyszczenie i ocena elementów współpracujących
Bez skanera też da się dużo ustalić, bo większość problemów jest przy kole. Oględziny przewodu powinny objąć miejsca, w których wiązka pracuje razem z zawieszeniem: uchwyty na amortyzatorze, prowadzenie przy wahaczu, przelotki w nadkolu. Przewód naciągnięty na maksa albo ocierający o felgę nie musi być przecięty, żeby robić kłopoty.
Złącze czujnika to częsty winowajca, zwłaszcza po naprawach blacharskich albo wymianie elementów zawieszenia. Luźne piny, ślady zielonego nalotu, woda w środku, uszczelka podwinięta przy wpinaniu. Zdarza się też naprawa „na skrętkę” schowana w peszlu. Działa do pierwszej zimy.
Oczyszczenie okolicy czujnika i pierścienia potrafi rozwiązać usterki sporadyczne, zwłaszcza gdy opiłki z klocków zebrały się na czujniku lub zębatce. Przy pierścieniu magnetycznym problemem bywa przyklejony metaliczny pył. Po takiej operacji objaw potrafi zniknąć od razu, choć przyczyna pierwotna, jak zużyte klocki pylące nienaturalnie mocno, zostaje w tle.
Jeśli koło ma wyczuwalny luz, czujnik może być tylko „ofiarą”. Pierścień zębaty warto obejrzeć na całym obwodzie, bo pęknięcie bywa widoczne dopiero po przetoczeniu piasty. Nierówność, ubytek zębów lub ślady tarcia w okolicy czujnika to sygnał, że sama wymiana czujnika nie będzie końcem tematu.
Pomiary elektryczne multimetrem i interpretacja wyników w praktyce
Pomiar rezystancji i ciągłości obwodu
Pomiar oporu ma największy sens przy czujnikach pasywnych. Multimetr pokaże, czy uzwojenie jest przerwane lub zwarte. Skrajny wynik, czyli brak ciągłości albo bardzo niski opór, zwykle kończy dyskusję o stanie czujnika. Przy czujnikach aktywnych taki pomiar potrafi wprowadzić w błąd, bo elektronika wewnątrz nie zachowuje się jak prosta cewka.
Drugim krokiem jest ciągłość przewodów między czujnikiem a dalszą częścią instalacji. Przerwa w jednym przewodzie lub zwarcie do masy często wychodzi dopiero wtedy, gdy poruszy się wiązką przy pomiarze. To klasyka: na podnośniku jest dobrze, po opuszczeniu i skręcie kół odczyt wariuje.
Zmienny odczyt przy delikatnym poruszaniu przewodem jest mocną przesłanką, że problem siedzi w izolacji, w miejscu zagięcia albo w samej wtyczce. W warsztatowej praktyce takie usterki potrafią wyglądać jak „losowe” błędy sterownika, a finalnie kończą się naprawą przewodu dwa centymetry od czujnika.
Sprawdzenie zasilania i masy czujnika aktywnego
Czujnik aktywny wymaga zasilania i dobrej masy. Na wtyczce powinno być stabilne napięcie zasilające, a jego brak często daje błąd obwodu i brak sygnału niezależnie od tego, czy koło się kręci. Jeżeli zasilanie jest, a sterownik dalej widzi przerwę lub zwarcie, podejrzenie przechodzi na sam czujnik albo uszkodzenie przewodu sygnałowego.
Tu łatwo o złą interpretację, bo brak zasilania nie musi oznaczać uszkodzonego sterownika. Czasem winny jest przetarty przewód w innym miejscu, który powoduje zabezpieczenie obwodu, albo problem w złączu po drodze. Bez rozpinania kolejnych odcinków instalacji można kręcić się w kółko.
Pomiar sygnału podczas obracania kołem
Najprostszy test to sprawdzenie, czy podczas obracania kołem czujnik wytwarza sygnał. Pasywny czujnik generuje napięcie przemienne, które rośnie wraz z prędkością obrotu; przy bardzo wolnym kręceniu odczyt bywa niski, ale powinien być wyraźnie stabilny. Skoki, zaniki albo „pustki” co jeden obrót sugerują problem z pierścieniem lub szczeliną.
Aktywny czujnik daje sygnał impulsowy i w samym multimetrze nie zawsze pokaże się czytelnie. Wtedy liczy się obserwacja pośrednia: obecność zasilania, brak przerw w obwodzie i zachowanie w danych bieżących z OBD. W praktyce warsztaty do oceny kształtu sygnału używają oscyloskopu, bo dopiero on pokazuje gubione impulsy i zakłócenia
Sygnał czujnika i pierścień impulsowy: zależności, które powodują błędy mimo sprawnego czujnika
Czujnik może być elektrycznie sprawny, a system i tak będzie zgłaszał błąd. Najczęstszy układ to: pęknięty pierścień zębaty, korozja pod pierścieniem, luz łożyska albo zabrudzenie, które zmienia odczyt w jednym punkcie obrotu. Sterownik widzi wtedy chwilowy spadek prędkości koła i uznaje sygnał za niewiarygodny.
Uszkodzony pierścień magnetyczny daje często objaw zależny od prędkości: na wolnym toczeniu prędkości kół wydają się równe, a przy szybszej jeździe jedno koło zaczyna „gubić” wskazanie. Przy zębatce częściej słychać lub widać mechaniczny ślad, a błąd potrafi pojawiać się przy każdym obrocie koła w tym samym miejscu.
Powracający błąd po wymianie czujnika zdarza się częściej, niż wielu kierowców zakłada. Powody są proste: niekompatybilny typ czujnika, zbyt słaby sygnał z zamiennika, niedoczyszczone gniazdo i zła szczelina po montażu, stara wiązka z pękniętą izolacją, problem z pierścieniem w piaście. Widziałem sytuacje, w których nowy czujnik działał dwa dni, a potem błąd wracał, bo przewód przecierał się dopiero przy pełnym skręcie.
Jazda z usterką ABS oznacza brak działania ABS i często także ESP oraz kontroli trakcji. Na suchym asfalcie bywa to niezauważalne, ale w deszczu i na śniegu konsekwencje są realne. Jeśli błąd jest powiązany z luzem łożyska albo uszkodzeniem pierścienia w piaście, temat robi się mechaniczny i wtedy bez podnośnika, narzędzi i dokładnej weryfikacji w warsztacie trudno pójść dalej.
