Elementy schematu instalacji wzmacniacza w samochodzie
W typowym torze car audio kolejność jest prosta: radio lub inne źródło podaje sygnał do wzmacniacza, a ten napędza głośniki drzwiowe albo subwoofer. Wzmacniacz nie „zastępuje” radia. Dostaje z niego sygnał i zasilanie bierze bezpośrednio z instalacji 12 V.
Na schemacie połączeń zawsze wracają te same grupy przewodów: zasilanie (plus z akumulatora i masa), sterowanie REM, sygnał audio (RCA albo High Level) oraz wyjścia głośnikowe. To cztery osobne ścieżki i w praktyce warto je traktować jak cztery różne „instalacje” w jednym aucie. Wtedy łatwiej uniknąć pomyłek.
Same zaciski na obudowie wzmacniacza też są powtarzalne: +12V dla zasilania, GND jako masa, REM do włączania, INPUT jako wejście sygnału, SPEAKER OUT jako wyjścia na głośniki. Niby oczywiste, a przy montażu w bagażniku te skróty potrafią zniknąć pod kablami i robi się nerwowo.
Najczęściej spotyka się cztery układy: wzmacniacz 2-kanałowy do przodu, 4-kanałowy do przód/tył, monoblok do subwoofera oraz zestaw mieszany (4 kanały na drzwi i osobny monoblok na sub). Każdy z nich ma tę samą bazę zasilania i REM, różni się prowadzeniem sygnału i wyjść głośnikowych.
Zasilanie i zabezpieczenia w instalacji car audio
Plus do wzmacniacza prowadzi się z akumulatora. W praktyce kluczowy element schematu to bezpiecznik na tym przewodzie zamontowany blisko akumulatora, w linii zasilania. Chodzi o zabezpieczenie kabla, nie samego wzmacniacza. Przy zwarciu w progach albo w bagażniku bezpiecznik ma odciąć zasilanie, zanim przewód zacznie się grzać.
Oprawę bezpiecznika montuje się w miejscu, do którego da się wrócić bez rozbierania połowy komory silnika. Z doborem wartości nie ma miejsca na kreatywność: punkt odniesienia stanowi zabezpieczenie we wzmacniaczu i przekrój przewodu zasilającego. Zbyt duży bezpiecznik nie „daje mocy”, tylko pozwala kablowi dłużej pracować w przeciążeniu.
Masa (GND) powinna być krótka i podłączona do solidnego punktu na karoserii. W schemacie wygląda niewinnie, w aucie decyduje o połowie problemów z przydźwiękiem i z działaniem zabezpieczeń. Styk musi być oczyszczony do gołej blachy, a po skręceniu warto go zabezpieczyć przed korozją. Długi, cienki przewód masowy to proszenie się o spadki napięcia.
Spadki napięcia widać szybciej, niż się wydaje: przygasają światła przy basie, wzmacniacz wchodzi w clipping, potrafi się wyłączyć lub przejść w protect. Tak to wygląda z praktyki: samochód gra poprawnie na postoju, a w trasie przy większej głośności zaczyna „pływać” i przerywać, bo instalacja dostaje obciążenie od alternatora i odbiorników.
W schemacie prowadzenia kabli warto od razu rozdzielić trasy: zasilanie jedną stroną auta, sygnał RCA drugą. Równoległe prowadzenie na długich odcinkach zbiera zakłócenia. Czasem wystarczy jeden odcinek w progu, żeby pojawiło się charakterystyczne wycie zależne od obrotów silnika.
Przewód REM i logika uruchamiania wzmacniacza
REM to przewód sterujący, który mówi wzmacniaczowi, kiedy ma się włączyć. Dostaje on niewielki sygnał 12 V, a wzmacniacz pobiera prąd z grubego przewodu zasilającego. To dwie różne rzeczy i nie powinno się ich mieszać.
Najczęściej REM bierze się z wyjścia remote w radiu lub z wyjścia zasilania anteny. W rozbudowanych instalacjach spotyka się moduły opóźniające, żeby uniknąć trzasków przy włączaniu, albo rozdzielanie REM na kilka wzmacniaczy. W autach z fabrycznym radiem i dodatkowym wzmacniaczem czasem dochodzi sterowanie automatyczne, ale to zależy od sprzętu.
Jeśli wzmacniacz ma auto turn-on, uruchamia się po wykryciu sygnału na wejściu High Level. Ma to ograniczenia: potrafi zadziałać z opóźnieniem, bywa czułe na zakłócenia, a w niektórych zestawach wzmacniacz potrafi nie przejść w pełny tryb pracy przy bardzo niskim poziomie sygnału. W samochodzie objawia się to tym, że raz gra, raz nie. I irytuje.
Typowy błąd to podanie stałego +12 V na REM. Wzmacniacz wtedy nie zasypia i potrafi rozładować akumulator przez noc albo dwie. Drugi klasyk to brak pewnej masy: REM jest, zasilanie jest, a wzmacniacz nie startuje, bo napięcie na jego zaciskach siada pod obciążeniem. Kolejność startu urządzeń też ma znaczenie przy trzaskach, szczególnie gdy w aucie jest procesor dźwięku.
Sygnał audio między radiem a wzmacniaczem (RCA, High Level, konwerter)
Połączenie z radiem z wyjściami RCA
RCA to najprostszy wariant schematu: radio podaje liniowy sygnał do wzmacniacza. W wielu jednostkach są osobne wyjścia Front, Rear i SW. To nie tylko nazwy. SW bywa sterowane osobnym poziomem i często współpracuje z filtrem dolnoprzepustowym w radiu.
Dobór par RCA zależy od wzmacniacza. Do 2-kanałowego wystarcza Front lub Rear, do 4-kanałowego podaje się dwie pary, a monoblok do subwoofera bierze sygnał z wyjścia SW albo z pary, która jest przeznaczona pod bas w danym układzie. Jeśli radio ma tylko jedną parę RCA, część wzmacniaczy pozwala przepuścić sygnał dalej lub sklonować wejście, ale to już kwestia konkretnego modelu.
RCA powinny iść z dala od zasilania. Przydźwięk alternatora bardzo często bierze się nie z „wzmacniacza, który szumi”, tylko z trasy kabli i masy. Widziane wielokrotnie: kable RCA poprowadzone obok głównej wiązki zasilającej i po odpaleniu auta pojawia się wycie, którego nie da się wyciszyć gałką głośności w radiu.
Połączenie z radiem bez RCA
Gdy radio nie ma wyjść RCA, zostaje High Level, czyli wejście głośnikowe we wzmacniaczu. W takim schemacie sygnał bierze się z przewodów idących z radia do głośników. Wzmacniacz „widzi” ten sygnał, ale go nie obciąża tak jak głośnik. Rozwiązanie działa, choć jest bardziej wrażliwe na jakość instalacji i na błędy w mapowaniu kanałów.
Konwerter High Level do RCA stosuje się wtedy, gdy wzmacniacz nie ma wejść głośnikowych albo gdy potrzebne jest dopasowanie poziomów i separacja masy sygnałowej. Dla schematu oznacza to dodatkowe urządzenie pomiędzy radiem a wzmacniaczem oraz kolejne punkty połączeń, które trzeba zamocować i zabezpieczyć.
W układzie 4-kanałowym mapowanie jest proste, ale łatwo je pomylić przy wiązce fabrycznej: Front L/R i Rear L/R trafiają na odpowiadające im wejścia wzmacniacza. Zamiana lewego z prawym bywa mniej dotkliwa, za to zamiana przodu z tyłem potrafi rozjechać balans i działanie filtrów w radiu, jeśli takie są aktywne.

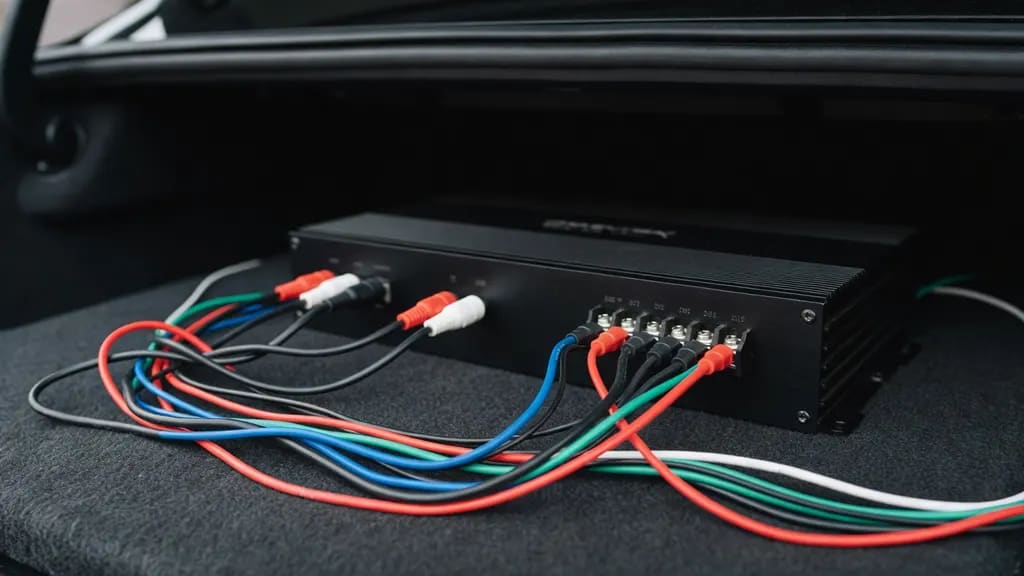

Wyjścia głośnikowe i konfiguracje kanałów (w tym 4-kanałowy wzmacniacz)
Wyjścia głośnikowe wzmacniacza to już prąd i napięcie robocze, nie sygnał sterujący. Polaryzacja ma znaczenie: plus i minus muszą trafić tak samo na wszystkich głośnikach w danym paśmie. Pomyłka nie zawsze daje ciszę. Częściej daje płaski bas i wrażenie, że „coś jest nie tak”, mimo że wszystko gra.
Wzmacniacz 4-kanałowy bywa łączony na kilka sposobów: dwa kanały na przód i dwa na tył, albo przód na dwóch kanałach i mostek na subwooferze z pozostałych. Spotyka się też bi-amping w systemach z aktywną zwrotnicą, ale to już układ, w którym schemat filtrów i okablowania robi się gęsty i nie wybacza skrótów.
Mostkowanie (bridge) polega na wykorzystaniu dwóch kanałów do zasilenia jednego głośnika, najczęściej subwoofera. Zaciski są oznaczone na obudowie wzmacniacza, bo nie zawsze jest to „plus z lewego i minus z prawego” w intuicyjnym sensie. W praktyce problemem bywa impedancja: wzmacniacz w mostku widzi obciążenie inaczej, a zejście z opornością poniżej wymagań kończy się przegrzewaniem albo protect. Tu nie ma dyskusji, elektronika robi swoje.
Zgodność impedancji głośników i subwoofera z możliwościami wzmacniacza jest kluczowa także przy monoblokach. Subwoofer z podwójną cewką daje różne opcje połączeń, ale schemat trzeba dopasować do minimalnego obciążenia, jakie wzmacniacz akceptuje. Gdy ktoś składa to „na szybko”, objaw bywa powtarzalny: gra kilka minut i gaśnie.
Rozdział pasma łączy okablowanie z ustawieniami filtrów. Drzwi zazwyczaj pracują z HPF, subwoofer z LPF, a jeśli wzmacniacz ma filtr subsoniczny, jego ustawienie wpływa na to, jak układ zachowuje się przy najniższych częstotliwościach. Źle dobrane filtry potrafią sprawić, że przewody i głośniki są poprawnie podłączone, a dźwięk dalej jest męczący lub rozmyty.
Rozmieszczenie komponentów i prowadzenie okablowania w pojeździe
Miejsce montażu wzmacniacza ma znaczenie dla chłodzenia i serwisu. Bagażnik daje przestrzeń i łatwiej poprowadzić grube zasilanie, ale wzmacniacz potrafi dostać po plecach od luźnych bagaży. Pod siedzeniem bywa wygodnie, tylko robi się ciasno i rośnie ryzyko przegrzewania, gdy kanały wentylacyjne są zasłonięte.
Przejście przez grodź powinno iść przez istniejącą przelotkę albo przez zabezpieczony przepust. Kabel przetarty o blachę to szybka droga do zwarcia i przepalonego bezpiecznika. W schemacie tego nie widać, w aucie widać od razu.
Separacja przewodów w kabinie nie jest estetyką, tylko redukcją zakłóceń. Zasilanie idzie jedną stroną, RCA lub High Level drugą, a krzyżowanie odbywa się krótko i pod kątem, nie równolegle przez pół auta. Takie prowadzenie często rozwiązuje problemy, które wcześniej wyglądały na „wadę wzmacniacza”.
Przekrój przewodów i materiał robią różnicę przy większych mocach. Cieńszy kabel nagrzewa się i szybciej generuje spadek napięcia, co potem widać w zachowaniu wzmacniacza pod obciążeniem. W praktyce to wychodzi w upalne dni: system gra dobrze rano, a po godzinie jazdy w korku wzmacniacz robi się gorący i zaczyna ograniczać.
Wspólna masa dla kilku urządzeń powinna być zorganizowana świadomie. Jeden solidny punkt masowy bywa lepszy niż kilka przypadkowych wkrętów w różne elementy karoserii. Przydźwięki często wynikają z różnicy potencjałów między punktami masy, a nie z samego toru audio.
Uruchomienie, ustawienia wzmacniacza oraz diagnostyka problemów
Po podłączeniu schematu przychodzi część, która najczęściej psuje efekt: ustawienia. Gain nie jest pokrętłem mocy, tylko dopasowaniem czułości do sygnału z radia. Filtry HPF i LPF ustawiają zakres pracy głośników, a bass boost łatwo doprowadza do przesteru, nawet gdy na ucho „jest fajniej”. Potem głośnik dostaje zniekształcony sygnał i robi się nerwowo.
Po pierwszym uruchomieniu sens ma szybka kontrola podstaw: czy bezpiecznik przy akumulatorze się nie grzeje, czy wzmacniacz nie przechodzi w protect, czy napięcie na zaciskach nie spada mocno przy głośniejszym odsłuchu. W warsztatowej praktyce wiele usterek wychodzi na postoju po kilku minutach, gdy obudowa zaczyna łapać temperaturę. Lepiej to zobaczyć wtedy niż po tygodniu.
Najczęstsze objawy błędów montażu są powtarzalne: brak dźwięku przy działającym wzmacniaczu, buczenie zależne od obrotów, trzaski przy włączaniu, wybijanie bezpiecznika, świecenie protect. Gdy nie gra, pierwsze podejrzenie pada na REM i na masę. Gdy buczy, wraca temat tras kabli i pętli masy. Gdy wybija bezpiecznik, trzeba wrócić do zasilania i ewentualnych przetarć.
W obszarach kontroli najczęściej wychodzi drobiazg: zamienione kanały RCA, źle wpięty bridge, zwarcie na wyjściu głośnikowym przy przeciąganiu przewodu przez blachę, poluzowana masa po tygodniu od montażu. To się zdarza. Instalacja w aucie pracuje w wibracjach i wahaniach temperatury.
Tuba aktywna upraszcza schemat, bo w jednym urządzeniu jest wzmacniacz i głośnik. Dochodzi zasilanie z bezpiecznikiem, masa, sygnał RCA lub High Level i często REM, choć część modeli uruchamia się automatycznie. Problem pojawia się, gdy w aucie jest już dodatkowy wzmacniacz: trzeba rozdzielić zasilanie i masę tak, by nie tworzyć przypadkowych pętli, a sygnał podać tak, by radio nie było przeciążone i żeby poziomy się nie gryzły. Inaczej zaczyna się walka z brumem i spadkami napięcia
